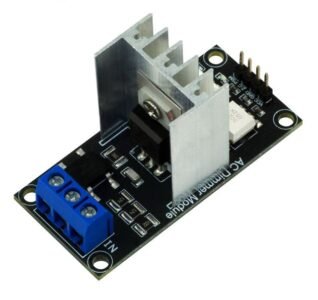

220V AC Dimmer Modul | 1 Kanal | 3,3 V/5V logic

Der AC Dimmer ist ein vielseitiges Gerät, das entwickelt wurde, um Wechselstromspannungen zu steuern und eine Stromstärke von 8A bis 16A bzw. 24A zu übertragen. Hierbei wird der TRIAC BTA16 verwendet, der für Spannungen bis zu 600V und 16A-24A ausgelegt ist, obwohl wir von einer Nutzung an der oberen Grenze abraten. Dimmer finden häufig Anwendung bei der Steuerung von Beleuchtung oder Heizgeräten, können jedoch auch in Ventilatoren, Pumpen und Luftreinigern eingesetzt werden.

In der heutigen Zeit haben sich Dimmer als beliebte Wahl für Smart Home Systeme etabliert. Sie ermöglichen es Nutzern, die Helligkeit von Lichtquellen sanft zu regulieren, was eine angenehme Atmosphäre schafft. Besonders effektiv arbeiten Dimmer mit Filamentlampen. Obwohl sie weniger stabil bei niedrigeren Helligkeiten von LED-Lampen sind, liefern sie bei moderaten und hohen Helligkeiten dennoch gute Ergebnisse. Zu beachten ist, dass Leuchtstofflampen (Gasentladungslampen) nicht dimmbar sind.

Der leistungsseitige Teil des Dimmers ist vom Steuerungsteil isoliert, was bedeutet, dass hohe Stromunterbrechungen die Mikrocontroller nicht gefährden. Die Logikebene des Dimmers ist mit 5V und 3,3V tolerant, wodurch eine Verbindung zu verschiedenen Mikrocontrollern möglich ist.

In Arduino-Umgebungen wird der Dimmer über die Bibliothek RBDdimmer.h gesteuert. Diese Bibliothek nutzt externe Interrupts und Prozesszeitunterbrechungen, was das Programmieren erleichtert und mehr Verarbeitungszeit für den Hauptcode ermöglicht. Dadurch ist es möglich, mehrere Dimmer von einem einzigen Mikrocontroller zu betreiben.

Die Verbindung des Dimmers zum Arduino erfolgt über zwei digitale Pins: Der erste Pin (Null) kontrolliert das Phase Null-Signal, während der zweite Pin (DIM/PSM) für die Dimmsteuerung zuständig ist. Achten Sie darauf, den Null-Pin korrekt mit den entsprechenden Mikrocontroller-Pins zu verbinden, da diese je nach Modell variieren können.

Für weitere Informationen zur RBDDimmer.h Bibliothek sowie Beispielprojekte können Sie unsere Dokumente oder GitHub-Seite besuchen

Theorie:

Dimmen können erreicht werden durch Puls Überspringen Modulation:

• Methode 1-Ein oder mehr zyklen (sinus signal) übertragen werden, um die last während folgenden ein oder mehrere zyklen sind blockiert.
• Methode 2-Teil transferrence von jeder sinus welle an die last.
• Methode 3 – Generation von modulierte volle sinus signal von verschiedenen frequenz bis zu paar hundert Hertz. Diese methode erfordert spezialisiert leistungsstarke AC generatoren mit verschiedenen modulation.

Methoden 1 und 2 sind die einfachste auszuführen mit hilfe von einem Dimmer und programm code: in beiden fällen, es ist eine notwendigkeit der schaltung, erkennt die null crossing und kann eine TRIAC.

Spezifikation

Lieferumfang:

• 1 x  Stück
